磁铁连续线设备

磁体材料镀膜设备是基于磁控溅射原理的单体镀膜生产设备， 主要用于在磁体材料上镀制各种涂层薄膜。

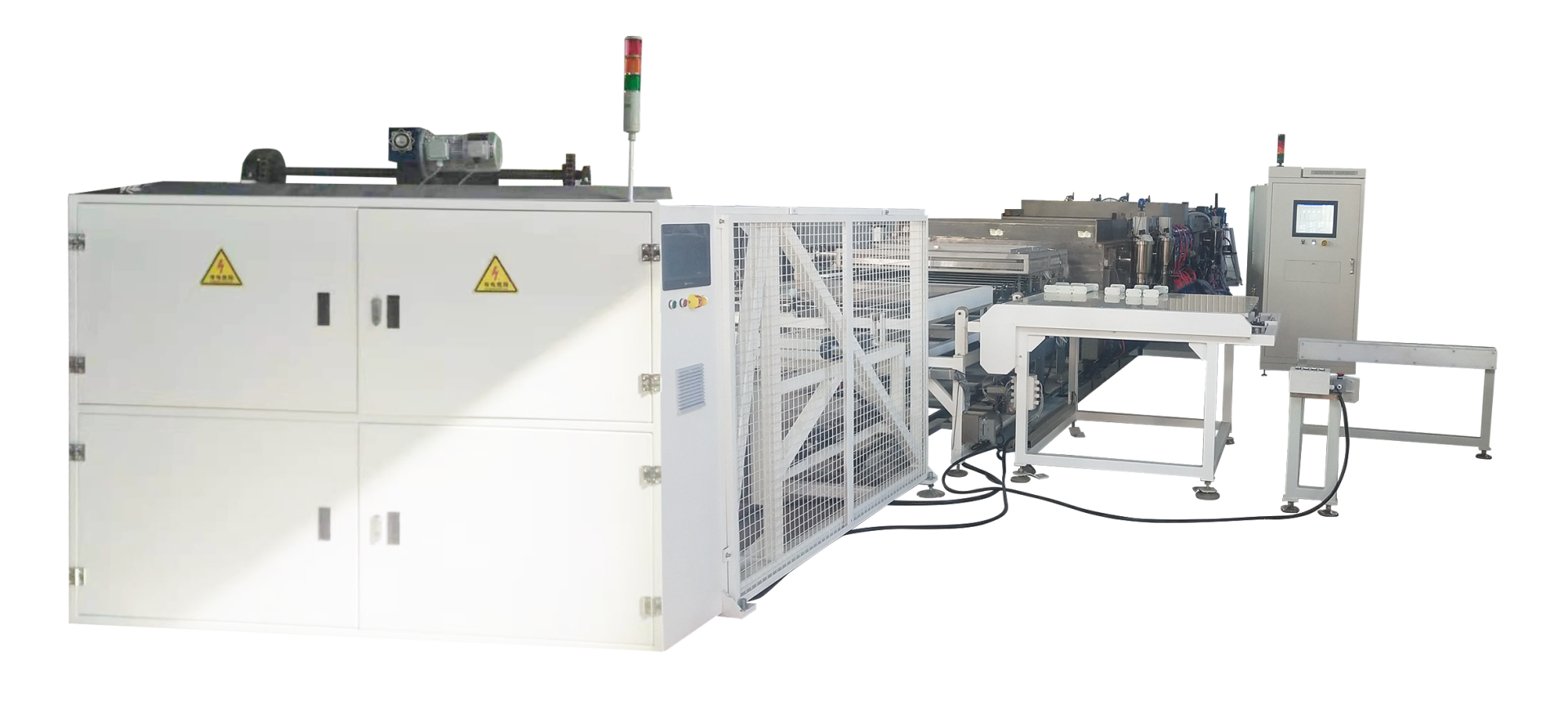

        磁铁连续线设备占地尺寸为18米×6米×2.5米，包括生产线的主机、真空机组（不包含周围人员操作空间、水处理装置等占地），设备生产基盘的最大尺寸为 1400×1330×20，整机采用双端式布局， 包括进出片阀门、 镀膜段以及进出料室、 上下料台，工件采用水平输送方式。生产线的工艺井位的宽度为 700mm,整个镀膜段的井位都是采用模块化设计， 所有井位的结构和尺寸都是相同的， 便于更换阴极位置， 适应不同的工艺要求。

        设备优势：
        整机采用单体布局， 包括进料室、 离子清洗室、 镀膜工艺室、 冷却室、 出料室以及上下片台。箱体都单独配置一套传动输送系统， 配有单独的变频电机独立控制。

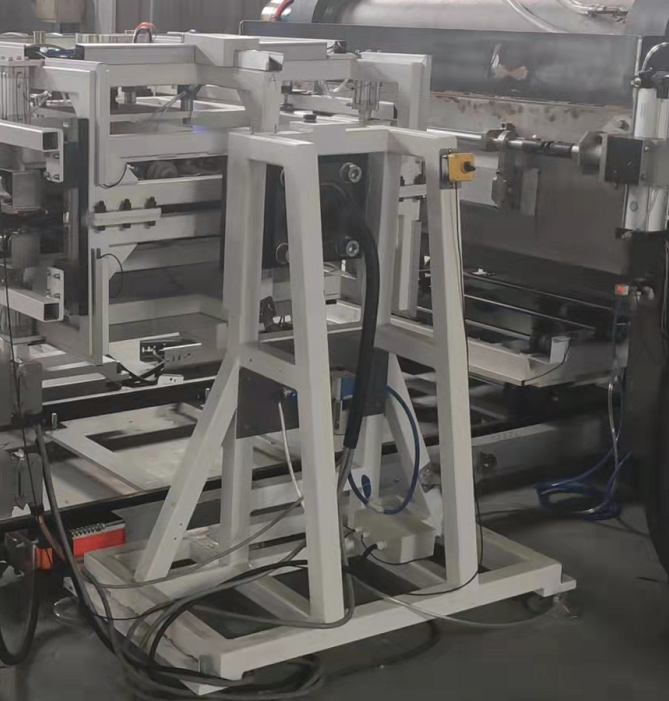

设备另一大优势是具有自动翻转功能，当磁性材料一面涂层完成后，原料盘上方下降一个新料盘，与原料盘将磁性材料夹紧后自动翻转到新的料盘面上，新的料盘下降至下轨道车上运送到连续线设备的开始端进行涂层工艺。这个自动翻转功能大大减少了操作人员的体力劳动，并大大提高了工作效率。
